Určenie správneho upevňovacieho prvku nie je zanedbateľné rozhodnutie v stavebníctve alebo pri frézovaní. Nesprávny klinec môže rozštiepiť dosku z tvrdého dreva, korodovať za obkladom alebo zlyhať pri vyťahovacej skúške pri zaťažení. Oceľové povrchové klince patria medzi najpoužívanejšie spojovacie prvky v dokončovacom tesárstve, inštalácii obkladov a podláh, napriek tomu sa často zneužívajú. Tento článok poskytuje prehľad o stupňoch materiálov, rozmerových štandardoch a aplikačnej logike na úrovni inžinierstva na podporu informovaných rozhodnutí o obstarávaní.
Čo definuje konečný klinec z hľadiska štruktúry
Finálny klinec je definovaný malou hlavičkou bradlového typu – zvyčajne 2× až 2,5× priemer drieku – ktorá môže byť zapustená pod povrch a zakrytá výplňou. Toto je jeho hlavný rozdiel od bežných klincov, klincov a zápustiek, ktoré sú určené skôr na štrukturálne rámovanie než na estetické povrchy.
Geometria a dizajn hlavy
Hlava dokončovacieho klinca je súdkovitá alebo miskovitá, čo umožňuje súprave klinca zaraziť ho pod povrch dreva bez zanechania viditeľného krátera. Priemer drieku sa pohybuje od 15 gauge (0,072 palca / 1,83 mm) až po 23 gauge (0,025 palca / 0,64 mm) pre mikrokolíkové klince. Klince so štandardnou povrchovou úpravou majú hrúbku 15 až 16 pre väčšinu úprav.
Typy stopky a prídržná sila
Geometria drieku priamo určuje odpor pri vyťahovaní. V priemysle sú bežné tri typy:
- Hladká stopka — najjednoduchšie ovládanie, najnižší odpor pri vyťahovaní; vhodné pre dočasné alebo nízko zaťažené aplikácie
- Driek krúžku — prstencové krúžky zvyšujú trenie; Odolnosť proti vytiahnutiu môže byť o 40–60 % vyššia ako pri hladkej stopke rovnakého kalibru
- Driek skrutky — špirálový závit poskytuje maximálnu odolnosť proti vytiahnutiu; používa sa na drevené podlahy a husté podklady
Druhy materiálov: uhlíková oceľ, nehrdzavejúca oceľ a pozinkované
Výber materiálu závisí od podmienok expozície, chémie podkladu a požiadaviek na povrchovú úpravu. Tri dominantné materiálové triedy pre oceľové povrchové klince sú lesklá uhlíková oceľ, žiarovo pozinkovaná oceľ a nehrdzavejúca oceľ. Každý z nich má odlišný profil odolnosti proti korózii, nákladový bod a kompatibilitu s upraveným drevom.
V tabuľke nižšie sú zhrnuté kľúčové parametre výkonu v rámci týchto troch stupňov:
| Stupeň materiálu | Odolnosť proti korózii | Kompatibilita s drevom ošetreným ACQ/CA | Typická aplikácia | Relatívne náklady |
|---|---|---|---|---|
| Svetlá uhlíková oceľ | Žiadne – iba na suché použitie v interiéri | Nie je kompatibilný | Vnútorné obloženie, MDF lišta | Nízka |
| Žiarovo pozinkované (HDG) | Stredná až vysoká (ASTM A153 trieda D) | Kompatibilný s väčšinou konzervačných látok | Vonkajšie obklady, obloženie terás a vlhké prostredie | Stredná |
| Nehrdzavejúca oceľ (typ 304/316) | vynikajúce; 316 odolný voči chloridom | Plne kompatibilné | Pobrežné inštalácie, drevené podlahy, céder, sekvoje | Vysoká |
Poznámka: Elektrogalvanizované (EG) klince majú výrazne tenší zinkový povlak ako HDG a neodporúčajú sa na vonkajšie vystavenie alebo kontakt s upraveným drevom. Pred obstarávaním si vždy overte štandard galvanizácie.
Dokončiť štandardy veľkosti nechtov a referenciu meradla
Penny systém (d) je starou konvenciou veľkosti nechtov v Severnej Amerike. Koreluje s dĺžkou nechtov, ale priamo nešpecifikuje meradlo. Tímy verejného obstarávania a inžinieri často potrebujú súčasne porovnávať veľkosť penny, rozchod a metrickú dĺžku.
Nasledujúca tabuľka poskytuje praktické informácie o najbežnejších veľkostiach klince z pozinkovanej ocele, tabuľka veľkostí použitie:
| Veľkosť penny | Dĺžka (palce) | Dĺžka (mm) | Meradlo drôtu (typické) | Bežné použitie |
|---|---|---|---|---|
| 4d | 1,5" | 38 mm | 15 ga | Tenké puzdro, malý výlisok |
| 6d | 2,0" | 51 mm | 15 ga | Základná lišta, okenný rám |
| 8d | 2,5" | 64 mm | 15 ga | Obloženie dverí, zarážka dverí, hrana schodiska |
| 10d | 3,0" | 76 mm | 15 ga | Ťažký lem, hrubá korunová lišta |
| 16d | 3,5" | 89 mm | 14 ga | Veľké soklové lišty, vonkajšie obkladové dosky |
Oceľové dokončovacie klince na orezávanie — Pokyny pre aplikáciu
Správny výber nechtov pre oceľové povrchové klince for trim work závisí od hustoty podkladu, hrúbky orezania a od toho, či bude zostava natretá alebo ponechaná prirodzená. Nižšie sú uvedené primárne kategórie aplikácií s konkrétnymi pokynmi.
Obloženie a lišta interiéru
- V prípade soklových dosiek z MDF (hrúbka 15–19 mm) prenikne 15-gauge, 2,0“–2,5“ povrchový klinec cez rám steny najmenej 1,0“, čo spĺňa štandardné požiadavky stavebného zákona na osadenie klincov.
- Korunové lišty vyžadujú pribitie klincov na línii stropu aj línii steny; 15-gauge klince v 16" stredových intervaloch sú priemyselným štandardom.d
- Obloženie z tvrdého dreva (dub, javor) má výhodu predvŕtania, aby sa zabránilo štiepeniu, najmä do 50 mm od konca gra. v
- Nepoužívajte lesklú uhlíkovú oceľ v kúpeľniach alebo kuchyniach s vysokou vlhkosťou okolia; vyžadujú sa pozinkované alebo nerezové triedy.červená
Povrchové klince z nehrdzavejúcej ocele na podlahy z tvrdého dreva
Povrchové klince z nehrdzavejúcej ocele na podlahy z tvrdého dreva sú preferovanou špecifikáciou tam, kde sú zahrnuté drevá bohaté na tanín, ako je dub, teak alebo ipe. Tanín reaguje elektrochemicky s uhlíkovou oceľou a vytvára čierne škvrny, ktoré presakujú cez povrchové úpravy. Nerezová oceľ typu 304 eliminuje túto reakciu vo väčšine vnútorných prostredí. Pre pobrežné projekty alebo inštalácie v blízkosti slanej vody poskytuje nehrdzavejúca oceľ typu 316 dodatočnú odolnosť voči chloridom.
- Odporúčaná mierka pre masívne podlahy z tvrdého dreva: 15 alebo 16 gauge, dĺžka 1,75" – 2,0"
- Klince (v tvare L) a T-klince sú podkategóriou spojovacích prvkov určených špeciálne pre pneumatické podlahové klince. lers
- Uhol nájazdu podlahových klincovačiek je zvyčajne 45°, čo sa líši od používaných priamych klincovačiek. orezať
Oceľové nechty vs. Brad Nails – ktoré by ste mali špecifikovať?
The oceľové povrchové klince vs brad nails porovnanie je jednou z najčastejších otázok špecifikácie v ľahkých konštrukciách a frézovaní. Obidva sú upevňovacie prvky dokončovacieho typu, ale podstatne sa líšia rozmerom, dizajnom hlavy a konštrukčnou kapacitou.
Nižšie uvedená tabuľka porovnáva dva typy spojovacích prvkov v rámci parametrov, ktoré sú najdôležitejšie pre inžinierske rozhodnutia a rozhodnutia o obstarávaní:
| Parameter | Finish Nail (15 – 16 ga) | Brad Nail (18 ga) |
|---|---|---|
| Rozsah meradla drôtu | 14 – 16 ga | 18 ga |
| Priemer stopky | 1,60–1,83 mm | 1,22 mm |
| Priemer hlavy | ~2,5 mm (hlavňová hlava) | ~1,6 mm (bezhlavý/kolíkový typ) |
| Odolnosť proti stiahnutiu | Vysokáer — suitable for structural trim | Nízkaer — suitable for lightweight molding |
| Rozdelenie rizika na tenké zásoby | Mierne — nie pre sklad pod 12 mm | Nízka — safe on 6 mm stock |
| Typická nastreľovacia pištoľ | 15/16 ga konečná klincovačka | 18 ga klincovačka |
| Najlepší prípad použitia | Obloženie dverí, soklové lišty, korunkové lišty | Tenký panelový lem, ľahké obloženie, hobby práca |
Vo všeobecnosti špecifikujte dokončovacie klince, kedy musí zostava odolať otrasom, nárazom alebo vibráciám pri zabuchnutí dverí. Bradové klince sú vhodné na prichytenie ľahkých dekoratívnych prvkov, kde lepidlo poskytuje primárnu väzbu.
Úvahy o hromadnom nákupe a veľkoobchode
Pre dodávateľov, distribútorov a veľkoobchodný dodávateľ oceľových klincov nákupné tímy, pochopenie formátov balenia a minimálnych množstiev objednávok je nevyhnutné pre kontrolu nákladov a riadenie zásob.

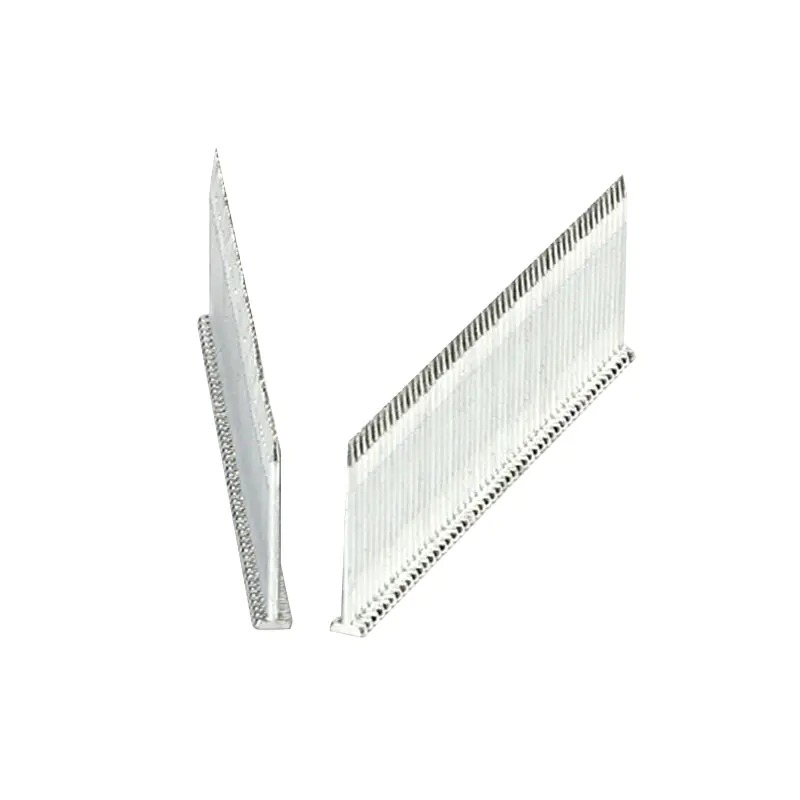

- Odizolujte nechty — zoradené pod uhlom 34° alebo 16° do plastových alebo papierových pásikov; typický počet je 200 klincov na pásik, 5 000 – 10 000 na puzdro
- Cievka nechty — používané menej často na dokončovacie aplikácie; typickejšie pre rámovanie a zastrešenie.
- Hromadné uvoľnené nechty — predávané na hmotnosť (na libru alebo kilogram) na ručné pribíjanie; zvyčajne dostupné vo formátoch 1 lb, 5 lb a 50 lb
- Pozinkované dokončovacie klince pre klincovačky sa musia zhodovať s uhlom zoraďovania špecifikovaným výrobcom nástroja – miešanie pásikov 16° a 34° spôsobí zaseknutie klincovačky a potenciálne poškodenie.e
- Pri hromadnej objednávke si vyžiadajte certifikát mlyna potvrdzujúci hmotnosť zinkového povlaku (ASTM A153) pre pozinkované výrobky alebo certifikát o zložení zliatiny pre nehrdzavejúce triedy.
Veľkoobchodní kupujúci by si tiež mali overiť, že Tabuľka veľkostí nechtov s povrchovou úpravou z pozinkovanej ocele od dodávateľa sa zhoduje s ASTM F1667, primárnym štandardom upravujúcim upevňovacie prvky v Severnej Amerike. ISO 1051 poskytuje ekvivalentnú referenciu pre metrické trhy.
Často kladené otázky
Q1: Aké meradlo sú štandardné oceľové klince a ovplyvňuje meradlo pridržiavaciu silu?
Štandardné oceľové povrchové klince sú najbežnejšie dostupné v 15 a 16-gaugee. Meradlo je nepriamo úmerné priemeru – nižšie číslo meradla znamená hrubšiu stopku. 15-gauge klinec má priemer drieku približne 1,83 mm, čo poskytuje podstatne vyššiu odolnosť proti vytiahnutiu ako 18-gauge bradlo (1,22 mm). Pre štrukturálne úpravy, ako je obloženie dverí alebo stúpačky schodov, je odporúčané minimum 15-gauge. Pre ľahké ozdobné lišty je prijateľný 16 alebo 18-gauge.
Q2: Môžem použiť galvanizované oceľové klince s rezivom ošetreným tlakom?
Áno, ale s dôležitou podmienkou. Moderné konzervačné látky – vrátane ACQ (kvartérna alkalická meď) a CA (azolová meď) – sú vysoko korozívne pre uhlíkovú oceľ a elektrogalvanizované spojovacie prvky. Žiarovo pozinkované klince spĺňajúce ASTM A153 trieda D (minimálne 1,0 oz/ft² zinkový povlak) sú prijateľné pre väčšinu aplikácií ošetreného reziva podľa smerníc ICC a AWC. Pre priamy kontakt s rezivom ACQ v mokrých alebo vonkajších podmienkach je nehrdzavejúca oceľ typu 304 alebo 316 konzervatívnejšou a odolnejšou špecifikáciou.
Otázka 3: Aký je rozdiel medzi 15- a 16-gauge dokončovacími klincovačmi na orezávanie?
Primárnym funkčným rozdielom je profil hlavy klinca. 15-gauge povrchová klincovačka vytvára o niečo väčší otvor, ktorý si vyžaduje viac práce s výplňou pred lakovaním, ale drží ťažšie obloženie s väčšou spoľahlivosťou. 16-gauge klincovačka zanecháva menší otvor, čo je výhodné na predpripravenom alebo morenom lemovaní, kde je zladenie farby výplne náročné. Obe sú vhodné pre oceľové povrchové klince for trim work ; výber často závisí skôr od požiadavky na povrchovú úpravu než od konštrukčnej potreby.
Q4: Ako určím povrchové klince z nehrdzavejúcej ocele pre projekt podláh z tvrdého dreva v blízkosti pobrežného prostredia?
Pre pobrežné prostredie alebo prostredie s vysokou vlhkosťou špecifikujte radšej nehrdzavejúcu oceľ typu 316 ako typ 304. Typ 316 obsahuje 2–3 % molybdénu, ktorý podstatne zlepšuje odolnosť voči bodovej korózii spôsobenej chloridmi. Pre klince z nehrdzavejúcej ocele na podlahy z tvrdého dreva v týchto prostrediach potvrďte, že dodávateľ spojovacích materiálov môže poskytnúť správu o skúške materiálu (MTR), ktorá uvádza zloženie zliatiny. Dĺžka klinca by mala zabezpečiť minimálne 1,0" zapustenie do podkladu alebo príchytky klincovačky a miera by mala byť 15 alebo 16 pre masívne dosky z tvrdého dreva s hrúbkou 18 mm alebo hrubšou.
Referencie
- ASTM International. ASTM F1667: Štandardná špecifikácia pre upevňovacie prvky: klince, hroty a sponky. ASTM International, West Conshohocken, PA.
- ASTM International. ASTM A153/A153M: Štandardná špecifikácia pre zinkový povlak (horúce ponorením) na železnom a oceľovom hardvéri. ASTM International.
- Americká rada pre drevo (AWC). Národná špecifikácia dizajnu (NDS) pre drevené konštrukcie. AWC, Leesburg, VA, vydanie 2018.
- Medzinárodná rada pre kódex (ICC). Tabuľka IRC R802.4.2: Požiadavky na upevňovacie prvky pre upravené drevo. ICC, Country Club Hills, IL.
- Laboratórium pre lesné produkty, USDA. Príručka dreva: Drevo ako inžiniersky materiál. Všeobecná technická správa FPL-GTR-282, 2021.
- ISO 1051:2016. Nechty – všeobecné požiadavky a skúšobné metódy. Medzinárodná organizácia pre normalizáciu, Ženeva.
