Ktorá stredná drôtená svorka je vhodná pre vašu aplikáciu?

Pri priemyselnom upevňovaní, balení, spracovaní dreva a výrobe čalúnenia výber sponiek priamo ovplyvňuje pevnosť spoja, integritu substrátu a priepustnosť výrobnej linky. The stredná drôtená svorka zaujíma dobre definovanú pozíciu v spektre prierezov drôtu – dostatočne pevný na štrukturálne držanie vo vlnitej lepenke, paletách a nábytkových rámoch, no zároveň dostatočne tenký na to, aby sa zabránilo štiepeniu substrátu v aplikáciách z mäkkého dreva a lepenky. Táto príručka poskytuje technicky podložený hodnotiaci rámec pre B2B nákupcov, distribútorov a inžinierov obstarávania, ktorí získavajú stredne veľké sponky.

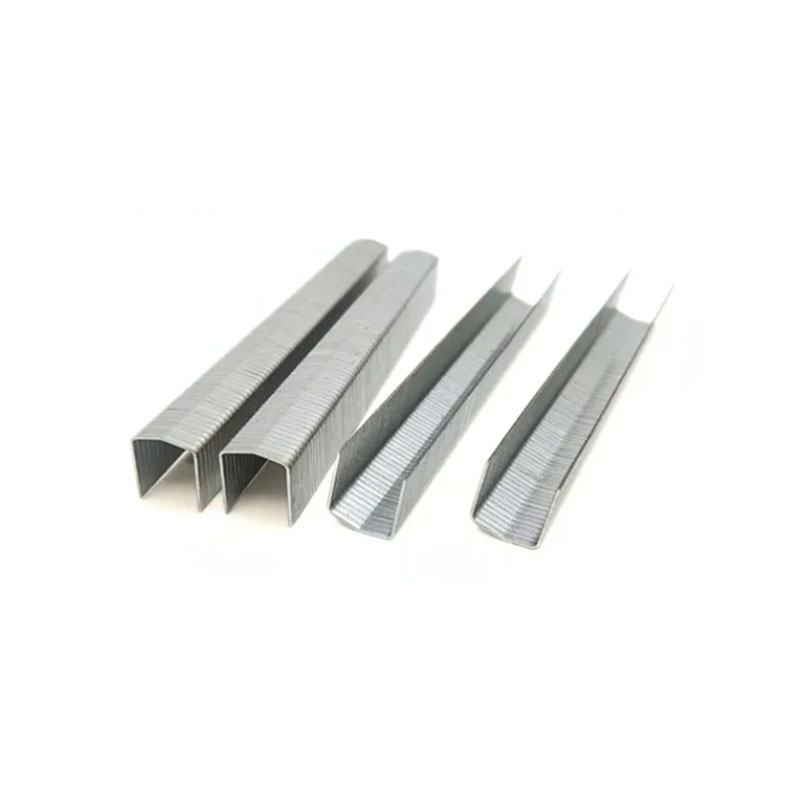

Čo definuje strednú drôtenú sponku? Technická klasifikácia

Klasifikácia sponkového drôtu je založená na priemere drôtu, vyjadrenom v merných jednotkách v rámci systému Standard Wire Gauge (SWG) alebo American Wire Gauge (AWG), alebo priamo v milimetroch v špecifikáciách zosúladených s ISO. Priemyselná konvencia vo väčšine profesionálnych spojovacích katalógov definuje stredné drôtené sponky ako tie, ktoré sú vyrobené z drôtu s priemerom približne 1,05 mm až 1,60 mm (ekvivalent približne 19 až 16 SWG). Tento rad sa nachádza medzi sponkami z jemného drôtu (pod 1,05 mm) používanými v tenkých materiáloch a sponkami z ťažkého drôtu (nad 1,60 mm) používanými pri montáži stavebného dreva a paliet.

Normy pre rozchod drôtu, šírku koruny a dĺžku nôh

Tri geometrické parametre definujú mechanickú identitu sponky: priemer drôtu (rozchod), šírka koruny a dĺžka ramena. Každý parameter ovplyvňuje iný aspekt výkonu upevnenia. Priemer drôtu určuje odpor vpichu, odpor vytiahnutia a prídržnú silu na sponku. Šírka koruny určuje nosnú plochu voči povrchu substrátu a rozloženie zaťaženia cez čelo spoja. Dĺžka nohy určuje hĺbku prieniku do prijímacieho substrátu, ktorý je primárnou hnacou silou odporu proti pretiahnutiu.

Štandardné šírky korunky pre stredné drôtené sponky sa pohybujú od 5,8 mm do 22 mm, v závislosti od série aplikácií. Séria s úzkymi korunami (5,8 mm až 10 mm) sa používa pri montáži skríň, pri montáži obloženia a pri výrobe nábytku, kde sa vyžaduje malá pôdorysná plocha. Séria Wide-Crown (16 mm až 22 mm) sa používa v aplikáciách opláštenia, podložky a vlnitej lepenky, kde svorka musí premostiť povrchový otvor alebo rozložiť zaťaženie na širšiu kontaktnú plochu.

Sprievodca výberom sponky stredného drôtu a dĺžky nohy

Správne stredná miera drôtu a sprievodca výberom dĺžky nohy prístup vyžaduje prispôsobenie geometrie sponky ako hnaciemu substrátu, tak prijímaciemu substrátu. Štandardné pravidlo pre dĺžku nožičky uvádza, že sponková nožička by mala preniknúť prijímacím materiálom do hĺbky rovnajúcej sa aspoň dvojnásobku hrúbky upevňovaného materiálu. Pre 6 mm hrubý kartónový panel upevnený na 18 mm hrubú drevenú lištu je minimálna dĺžka nohy 6 mm (hrúbka materiálu) plus 12 mm (2x prienik do lišty), čo zodpovedá celkovej dĺžke nohy 18 mm.

Ďalšie úvahy o výbere dĺžky nôh pre priemyselné aplikácie zahŕňajú:

• Hustota podkladu: Podklady s vyššou hustotou (tvrdé drevo, hustá drevovláknitá doska, vlnitá lepenka s viacerými stenami) vyžadujú kratšie nohy ako mäkšie podklady pri ekvivalentnej prídržnej sile, pretože odpor proti vytiahnutiu na milimeter prieniku je vyšší
• Aplikácie klinčovania: Ak sú sponkové ramená úplne pretlačené oboma substrátmi a klincované (ohnuté naplocho) na zadnej strane, dĺžka nožičiek sa musí rovnať celkovej hrúbke stohu plus 3–4 mm pre klinčovaciu pätku
• Smer zaťaženia: Aplikácie podliehajúce ťahovým silám (kolmo na čelo koruny) vyžadujú dlhšie nohy ako aplikácie podliehajúce bočným šmykovým silám
• Vlhkosť podkladu: Drevené podklady s vlhkosťou nad 19 % majú nižšiu odolnosť proti ťahu; dĺžka nohy by sa mala zvýšiť o 20–30 % v porovnaní so špecifikáciami suchého stavu

Možnosti materiálu a odolnosť proti korózii

Stredná drôtená sponka Materiál: galvanizovaná vs nehrdzavejúca oceľ

Materiál drôtu určuje odolnosť sponky proti korózii, tvrdosť a dlhodobú výdrž sponky v jej prevádzkovom prostredí. Výber z stredná drôtená sponka materiál,l pozink vs nerez, el je rozhodujúce rozhodnutie o obstarávaní pre aplikácie vo vlhkom, vonkajšom alebo chemicky aktívnom prostredí. Nižšie uvedená tabuľka porovnáva komerčne najvýznamnejšie možnosti materiálu drôtu naprieč parametrami relevantnými pre B2B rozhodnutia o zdrojoch.

Žiarovo pozinkované sponky majú hmotnosť zinkového povlaku približne 35–60 g/m2, čo poskytuje podstatne lepšiu ochranu proti korózii ako galvanizované povlaky (zvyčajne 10–20 g/m2). Pre aplikácie zahŕňajúce tlakovo ošetrené rezivo obsahujúce ochranné prostriedky na báze medi (ako sú úpravy ACQ alebo CA), je nehrdzavejúca oceľ jediným materiálom, ktorý odoláva zrýchlenej galvanickej korózii spôsobenej zvýšenou koncentráciou iónov medi v ošetrenom dreve.

Stredná drôtená vs. ťažká drôtená svorka – priame porovnanie

Porovnanie stredných drôtených sponiek a ťažkých drôtených sponiek

Rozhodnutie medzi stredná drôtená svorka verzus silná drôtená svorka s typmi sa najčastejšie stretávame pri navrhovaní baliacich liniek a aplikáciách konštrukčnej montáže. Obe triedy drôtov môžu dosiahnuť primeranú prídržnú silu v mnohých prekrývajúcich sa substrátoch, ale výrazne sa líšia v kompatibilite substrátu, potrebnej hnacej sile, type nástroja a nákladoch na spojovací prvok. Nižšie uvedená tabuľka poskytuje porovnanie parametrov, ktoré sú najrelevantnejšie pre rozhodnutia týkajúce sa zdrojov výrobnej linky.

Stredné drôtené sponky ponúkajú širšiu kompatibilitu s nástrojmi a nižšie náklady na jeden spojovací prvok, čo z nich robí preferovanú špecifikáciu pre veľkoobjemové automatizované baliace linky, kde sú údržba nástrojov a náklady na spotrebný materiál významnými prevádzkovými premennými.

Aplikačné inžinierstvo: Kartón, vlnitá lepenka a ďalšie

Stredná drôtená sponka na kartónové a vlnité obaly

The stredná drôtená svorka na kartónové a vlnité obaly segment predstavuje jeden z najväčších trhov konečného použitia pre túto kategóriu spojovacích materiálov. Zošívanie vlnitej lepenky musí dosiahnuť bezpečné spojenie v rohoch kartónu a na rozhraní chlopní bez toho, aby došlo k rozdrveniu štruktúry vlnitej lepenky, ktorá je primárnym nosným prvkom pri výkone stohovaného balenia. Šírka koruny sponky musí preklenúť ryhu v rohoch kartónu bez toho, aby prenikla do drážky – úzka korunka 5,8 až 6,0 mm je štandardom pre väčšinu aplikácií zošívania vlnitých kartónov.

Výber dĺžky nohy pre obaly z vlnitej lepenky závisí od špecifikácie dosky. Jednostenná doska s drážkou B (s hrúbkou približne 3,5 mm) zvyčajne vyžaduje 10–12 mm nohu na primerané uchytenie. Dvojstenná doska (približne 7–8 mm) vyžaduje nohy 14–16 mm. Trojstenná doska pre veľké zaťaženie (12–14 mm) je zvyčajne zošívaná 20–22 mm sponkami na nohách v rozsahu stredného prierezu drôtu.

Stredné drôtené sponky okrem balenia slúžia na celý rad priemyselných montážnych aplikácií:

• Výroba čalúneného nábytku – pripevňovanie látok a popruhov k rámom z tvrdého dreva a umelo vyrobených drevených rámov
• Konštrukcia paliet a prepraviek – spájanie tenkých palubových dosiek s nosníkmi, kde by ťažký drôt spôsobil rozštiepenie
• Strešná plsť a podložka – sponky so širokým stredným drôtom nahrádzajú klince v mnohých automatických montážnych postupoch.
• Upevnenie drôteného oplotenia — stredné drôtené skoby zapichnuté do stĺpikov plotu udržia drôtené pletivo pri miernom zaťažení ťahom.
• Poľnohospodárske balenie – zošívanie kartónov zeleniny a produktov v prostredí s vysokou vlhkosťou, zvyčajne s použitím pozinkovaného alebo nehrdzavejúceho drôtu

Kompatibilita zošívačky a požiadavky na hnaciu silu

A stredná drôtená svorka špecifikácia musí vždy zodpovedať schválenému nástroju z tabuľky kompatibility výrobcu zošívačky. Tolerancia šírky korunky, priemer drôtu a dĺžka ramena ovplyvňujú to, či sa sponka v danom nástroji správne podáva a posúva. Používanie svoriek mimo určeného rozsahu nástroja spôsobuje vynechávanie zapaľovania, zasekávanie, neúplnú jazdu alebo poškodenie nástroja.

Pneumatické stredné drôtené zošívačky zvyčajne pracujú v rozsahu tlaku vzduchu 4,5 až 7,5 barov. Požiadavky na energiu pohonu sa zvyšujú s priemerom drôtu, dĺžkou ramena a tvrdosťou substrátu. Medzi kľúčové parametre kompatibility nástrojov, ktoré si kupujúci musia overiť pred zadaním objemovej objednávky zošívacích sponiek, patria:

• Tolerancia šírky korunky: Väčšina nástrojov akceptuje odchýlku šírky korunky ±0,1 mm od nominálnej špecifikácie
• Rozsah priemeru drôtu: Potvrďte, že uvedený rozsah priemeru drôtu nástroja presne zodpovedá špecifikácii sponkového drôtu
• Rozsah dĺžok nôh: Nástroje majú minimálnu a maximálnu dĺžku nôh pre spoľahlivé podávanie a unášanie pásu
• Konfigurácia pásikov: Spony sa dodávajú vo formáte rovných pásikov alebo zvitkov – zásobník nástrojov určí, ktorý formát je kompatibilný
• Typ zrovnávacieho lepidla: Pásy zoradené papierom verzus pásy zoradené plastom ovplyvňujú zvyšky ponechané v substráte a vhodnosť na balenie prichádzajúce do styku s potravinami.

Veľkoobchodný nákup: Ceny, MOQ a overovanie kvality

Veľkoobchodné hromadné ceny a MOQ

Pre hodnotiacich kupujúcich stredná drôtená svorka wholesale bulk pricing and MOQ , trhové ceny sú segmentované predovšetkým podľa materiálu drôtu, sérií koruniek a formátu balenia. Stredné drôtené sponky z uhlíkovej ocele v štandardných sériách s úzkymi a širokými korunami sú špecifikáciou komodít s najvyšším objemom a majú najkonkurencieschopnejšie veľkoobchodné ceny. Pozinkované varianty a varianty z nehrdzavejúcej ocele si vyžadujú prémiové materiály na báze materiálu, ktoré odrážajú súčasné vstupné náklady na valcovaný drôt a povrchovú úpravu.

Veľkoobchodná kvalifikačná dokumentácia pre program hromadného obstarávania sponiek by mala obsahovať tieto overovacie požiadavky:

• Certifikácia priemeru drôtu na dávku – vyžiadajte si protokoly o rozmerovej kontrole potvrdzujúce priemer v rozmedzí ±0,02 mm od nominálnej špecifikácie
• Certifikát o skúške pevnosti v ťahu pre materiál drôtu – minimálne hodnoty sa líšia podľa špecifikácie, n, ale zvyčajne sú vyššie ako 600 MPa pre uhlíkovú oceľ a 700 MPa pre triedy nehrdzavejúcej ocele
• Certifikát hmotnosti povlaku pre pozinkované výrobky — špecifikujte minimálnu hmotnosť zinkového povlaku (g/m2) ako zmluvnú požiadavku, nielen ako popis produktu.
• Vyhlásenie o zhode s RoHS a REACH pre všetky drôtené materiály a lepidlá
• Potvrdenie špecifikácie balenia – prúžky na krabicu, krabice na kartón a hrubá hmotnosť kartónu pre plánovanie logistiky
• Dokumentácia krajiny pôvodu na účely klasifikácie dovozného cla

FAQ

1. Aký prierez drôtu je klasifikovaný ako stredný drôt pre priemyselné sponky?

V odbornej terminológii upevňovania a stredná drôtená svorka sa vyrába z drôtu v približnom rozsahu priemerov 1,05 mm až 1,60 mm. To zodpovedá približne 19 až 16 štandardnému kalibru drôtu (SWG). Sponky pod týmto rozsahom sú klasifikované ako jemný drôt a svorky s priemerom drôtu nad 1,60 mm sú klasifikované ako ťažký drôt. Presné hranice sa medzi výrobcami a regionálnymi normami mierne líšia, takže kupujúci by mali vždy potvrdiť priemer drôtu v milimetroch, namiesto toho, aby sa pri špecifikácii pre presné aplikácie spoliehali len na klasifikáciu meradiel.

2. Aká je správna dĺžka nohy na zošívanie jednostennej vlnitej lepenky?

Na zošívanie jednostennej vlnitej lepenky s celkovou hrúbkou približne 3,5 mm (štandardná drážka B alebo drážka C) je odporúčaná dĺžka nohy pre stredná drôtená svorka for cardboard and corrugated packaging aplikácia je 10 až 12 mm. To poskytuje primeranú hĺbku klinčovania cez stoh dosiek pri zachovaní klinčovanej pätky v profile dosky. Pre dvojstenné vlnité dosky s celkovou hrúbkou približne 7–8 mm je štandardnou špecifikáciou dĺžka nohy 14 až 16 mm. Kupujúci by si mali overiť hrúbku dosky vo svojej špecifickej špecifikácii balenia pred potvrdením dĺžky sponiek.

3. Môžu sa pozinkované sponky zo stredného drôtu použiť s rezivom ošetreným tlakom?

Štandardné galvanizované sponky z stredného drôtu by sa nemali používať s tlakovo ošetreným drevom, ktoré obsahuje konzervačné látky na báze medi, ako je ACQ (alkalická meď kvartérna) alebo CA (meď azolová). Zvýšená koncentrácia iónov medi v ošetrenom dreve urýchľuje galvanickú koróziu zinkových povlakov, čo spôsobuje predčasné zlyhanie spojovacieho prvku. Žiarovo pozinkované sponky ponúkajú lepšiu odolnosť, ale stále sa neodporúčajú na trvalé konštrukčné aplikácie v ošetrenom dreve. Stredné sponky z nehrdzavejúcej ocele (triedy 304 alebo 316) sú správnou špecifikáciou pre všetky aplikácie tlakovo ošetreného reziva a vo väčšine jurisdikcií sú pre tento prípad použitia nariadené stavebnými predpismi.

4. Aké MOQ by som mal očakávať pri získavaní stredných drôtených sponiek vo veľkoobchode?

Veľkoobchodné MOQ pre stredná drôtená svorka produkty v štandardných špecifikáciách uhlíkovej ocele sa zvyčajne pohybujú od 5 do 20 kartónov na SKU od veľkosériových výrobcov, pričom obsah jednotlivých kartónov sa pohybuje od 5 000 do 20 000 svoriek v závislosti od série koruniek a dĺžky nôh. Pozinkované varianty a varianty z nehrdzavejúcej ocele často nesú vyššie MOQ 10 až 50 kartónov kvôli nižším objemom výroby a citlivosti na materiálové náklady. Vlastné špecifikácie – vrátane neštandardných šírok koruniek, špeciálnych náterov alebo vlastných formátov pásikov – zvyčajne vyžadujú MOQ 50 kartónov alebo viac a majú dlhšie dodacie lehoty 4 až 8 týždňov od potvrdenia objednávky.

Referencie

• Medzinárodná organizácia pre normalizáciu. ISO 10654: Spony na použitie v zošívačkách na upevnenie dokumentov . ISO, 1991.
• Európsky výbor pre normalizáciu. EN 13925-1: Obaly – Vlnitá lepenka – Časť 1: Skúšobné metódy. . CEN, 2003.
• Americká asociácia lesov a papiera. Národná špecifikácia dizajnu (NDS) pre drevené konštrukcie . AWC, 2018.
• ASTM International. ASTM F1667: Štandardná špecifikácia pre upevňovacie prvky: klince, hroty a sponky . ASTM, 2017.
• Laboratórium lesných produktov. Príručka dreva: Drevo ako inžiniersky materiál . USDA Forest Service, Všeobecná technická správa FPL-GTR-282, 2021.
• Medzinárodná asociácia sponiek, nechtov a nástrojov. Referenčná príručka noriem a špecifikácií spojovacích prvkov ISANTA . ISANTA, 2019.
